瓷砖在线尺寸检测方案

一、系统描述

瓷砖在磨边后，边缘尺寸存在误差，不符合客户的要求。因此，在磨边设备后端加装影像系统，把瓷砖的边缘外沿尺寸控制在公差范围内，本系统将通过快速获取在线产品的图像，并对其外沿尺寸进行计算，并判断是否符合要求，并输出控制信号。

二、检测任务

1、

检测瓷砖的长度，宽度，对角线外沿尺寸是否符合要求

2、

被检物品尺寸不符合要求是输出控制信号

三、系统要求

1、检测精度30mm

2、检测速度：跟磨边设备速度想配合

四、系统方案

根据系统需求，采用高分辨率摄像机对生产线进行扫描拍照，根据检测要求，系统需要两个摄像机分别从上面和侧面进行同步拍摄图像，将拍照图像输入系统主机，通过应用软件对两幅图像进行分析处理，判断每个部件物品所要检测的指标是否在公差要求范围内符合标准，并能实时给出控制信号。

具体软件结构图及系统机构示意图如下：

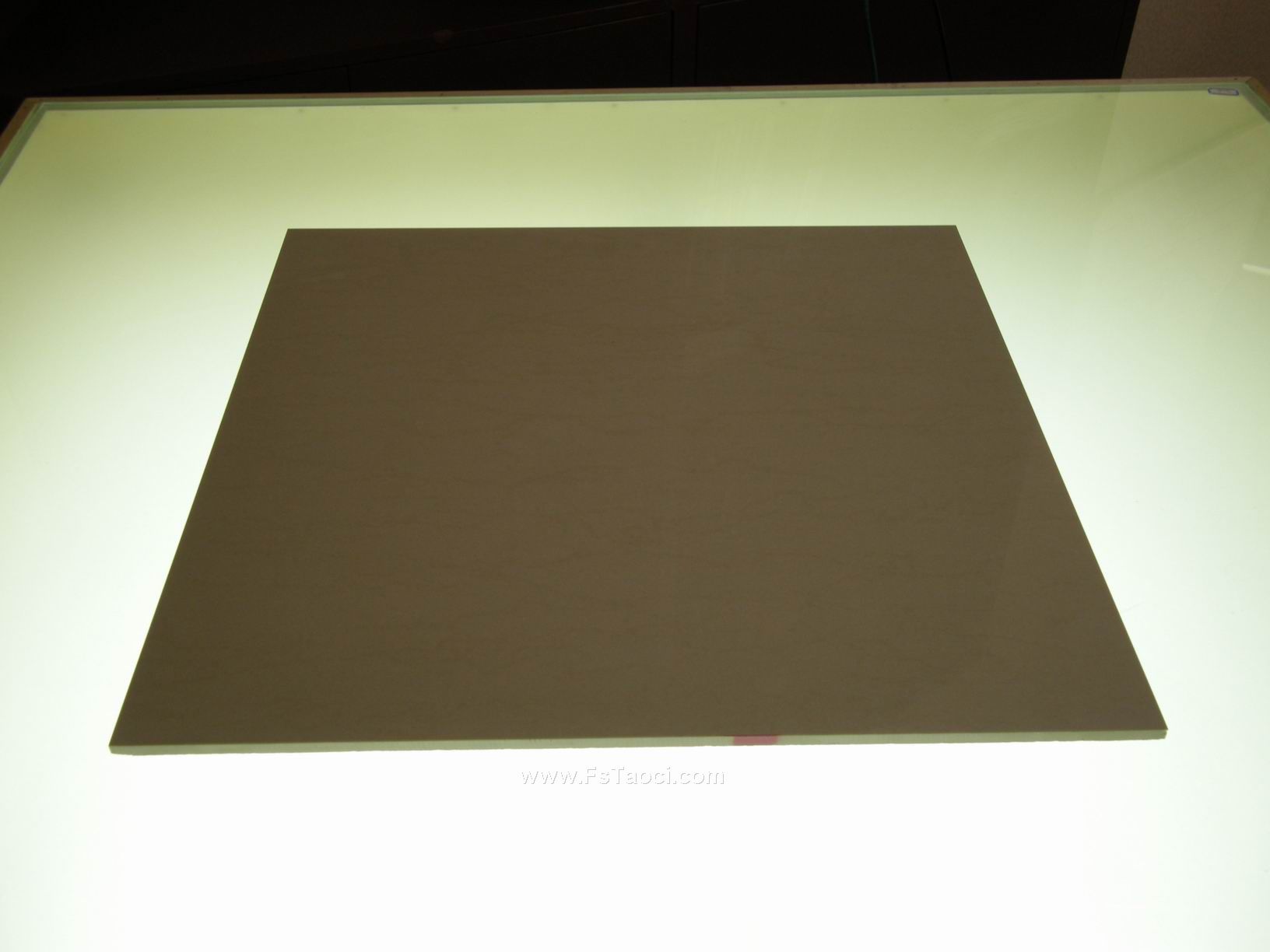

影像过程：

五、工作原理

根据部件生产线的生产速度，将瓷砖通过磨边设备的输送带，将每一块瓷砖固定到一个位置，设定摄像机的抓拍频率，并要求两部摄像机能够同步抓拍到所有被检测部件。系统及时对抓拍的图像进行分析处理，计算部件尺寸并给出公差不符合要求的部件，并根据需求提供控制信号。

六、技术参数

电源：220v50hz

功耗：300w

工作温度：0℃~40℃

环境湿度：0%~90%rh

检测速度：配合输送带输送速度
