供应 智能弯管流量计

【唐山天辰电器有限公司】 我司气体流量计在测量上的优势

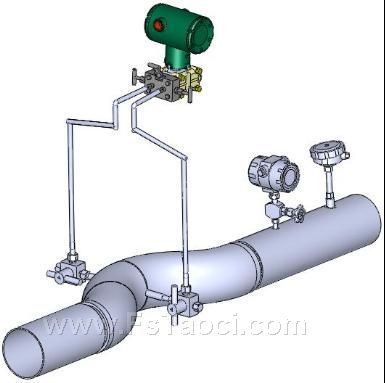

1、结构简单低。我司流量计是典型的节能型差压式流量测量系统，它是利用流体的惯性原理进行流体测量的。传感器实际上是一个90度标准弯头，当流体通过弯管传感器（90°标准几何弯管）时，由于流体受到弯管的束缚，被迫在弯管中做类似圆周运动（强制旋流）而产生离心力。该离心力的大小与流体速度，质量（密度），弯管的曲率半径等条件有关。离心力的作用使流体对弯管内、外侧产生压力差，该压力差在45度截面时达到最大最稳定。因此在弯管内、外两侧中心水平线45度处，各开一个取压孔，利用差压变送器测出此差压值，就可以计算出流体的流量值。2、无任何附加节流件或插入件，可大大降低流体在管道内输送的动力消耗，节约能源，尤其对那些大系统、大管径、低压头的测量对象好处更加明显。3、传感器耐磨损，对微量磨损不敏感；4、可采用直接焊接法进行安装，使现场跑冒滴漏的麻烦得到彻底的解决；5、适应性强，适应复杂环境，对高温、粉尘、潮湿、振动、电磁场等不利因素不敏感。量程范围宽，直管段要求不严，只需满足前5d后2d即可精确测量。6、流量计精度高，重现性好，测量精度可达5%级，重现性精度可达02％，一次安装后，不再需要重复拆装，因此，其安装精度也能得到最佳保证。

我司气体流量计对测量脏污介质等不敏感，由于一体式流量计结构简单，它的一次传感件是用九十度标准几何尺寸弯头加工而成，在工作中所处的位置和其他的弯头是一样的，弯管传感器的两个取压孔在特别脏污流体的作用下也会产生结疤和堵塞，其堵塞的部位一般在取压孔的根部，因为，从取压孔到差压变送器整个导压管处于盲室的状态，气体在导压管中是不流动的，随着差压值的增减，气体只是在导压口附近作吞吐，介质、中的脏污物质容易在在导压口附加积存而形成阻塞。

我们的措施是：

（1）在允许的范围内尽可能加大取压孔的孔径；

（2）取压孔连接的根部阀选择三通旋塞阀，该阀门有一个工艺孔，方便对取压孔进行必要的疏通；

（3）定期用低压蒸汽对取压阀及取压孔进行吹扫、清洗。通过两侧取压孔将低压蒸汽吹入弯管传感器可以部分清洗传感器对两侧面内壁的结疤，可以在一定程度上改善弯管传感器的工作状态。

虽然结疤和堵塞对于所有的流量测量装置而言都是不可避免的，但是，传感器的抗结疤能力还是比较强的，传感器就是一个弯头，无任何插入件。二是大孔径的取压孔结疤和堵塞相对是不容易的。
