德国欧玛

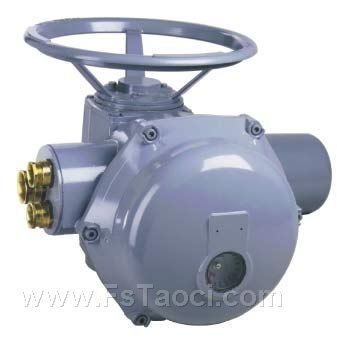

【北京昌盛鼎峰国际贸易有限公司】 德国欧玛(auma执行器

产品简介;

aumanorm(基本出力部分)

aumanorm的构成及概括介绍

auma多回转执行器的整个产品系列都是采用统一的模块化设计的。

它的标准配置aumanorm由如下的部件组成:

电动机

传动机构控制单

电气连接

阀门联接装置

手动机构

传动机构

蜗杆蜗轮减速机构将电动机的转速降低到所需要的输出转速,电机不转时传动机构自锁。齿轮箱是由铸铁制成的。

阀门联接装置

有多种类型的输出驱动装置可供选择以便将执行器安装在不同类型的阀门上。外形及尺寸符合iso5210或din3338标准。亦可按要求提供din3210标准提供输出驱动装置。

手动操作

在手动操作模式下可以设定行程开关和执应紧急操作。当电机在停止状态时,拉动手/自动切换手柄可以将电动机与传动机构脱离同时将手动机构与传动机构联接在一起。

因为电动执行器是以电动为优先而设计的,所以一旦启动电机手动机构便立刻自动地与传动机构脱离同时电动机便自动地与传动机构啮合到一起。在电动操作期间手轮不转动。

用一台便携式电动执行器可以实现紧急操作,但这时需要使用一个专用的联轴器(注意:最大允许转速为300rpm)

可闭锁式手轮操作机构(任选配置)

为了避免未经许可的手动操作,可以提供一个闭锁装置。

电机

专门开发的具有大启动力矩的auma电动机保证了auma电动执行器的可靠性。这对于抬起完全关闭的阀板和严密的扭矩关闭是必需的。更进一步说,这种电机能够保证在阀板移动过程中所需扭矩的变化不会对输出转速产生明显的影响。

电气连接

控制电缆和动力电缆的连接是通过auma插拔式连接器来实现的。

aumanorm的技术参数

根据标书的要求,我们选择的执行器具有如下的配置及性能参数:

供电电源:380v±20%,50hz±1%,3ph,电源电压降至负值极限时执行器能够正常启动,并保证其行程变化不大于全行程的5%。

电动执行器工作制:每小时允许接通次数为1200次。

马达:三相鼠笼式异步电机,绝缘等级f,三相绕组中每相都串有过热保护开关,其保护动作温度为140摄氏度。马达具有高启动力矩低惯性。

配有结构简单,性能可靠的双向限位开关和扭矩开关,并且在中间位置还提供两个可随意设定位置的信号接点。每对开关均具有独立的一个常开和一个常闭接点。接点之间相互独立没有公共端。接点容量为250vac,5a;机械寿命大于二百万次。

信息发布署名: 北京昌盛鼎峰国际贸易有限公司
最后更新日期: 2010-5-29
